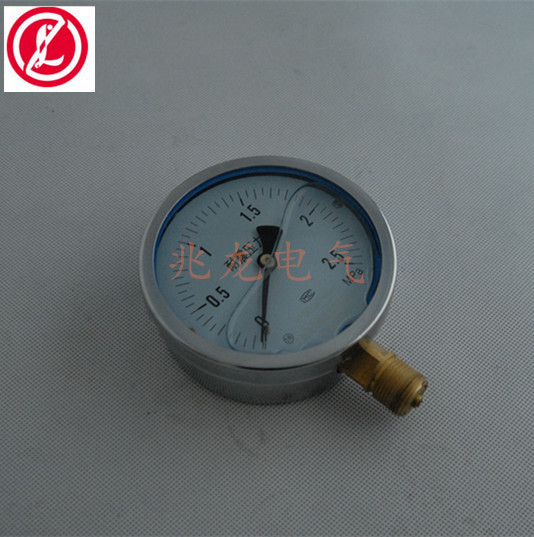

耐震压力表YN100
时间：2016-05-07 11:01:34 来源： 作者：
抗震压力表主要用于石油,食品,科研等行业中，抗震压力表使用于环境剧烈震动场所，可耐受介质的脉动、冲击及突然卸荷。仪表指示稳定清晰，广泛应用于机械、石油、化工、冶金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力。
结构原理
仪表由导压系统（包括接头、弹簧管等）、齿轮传动机构、示数装置（包括指针与度盘）和外壳（包括表壳、表盖、密封垫圈表玻璃）等所组成。外壳为气密型结构，能有效地保护内部机构免受环境影响和污秽浸入。对于抗振型仪表，尚能抗工作环境较剧的振动和被测压力的脉动影响。
鉴于仪表的整体结构设计合理、工艺精细，故具有较好的稳定性和较高的耐用性。仪表的工作原理与一般压力表和抗振压力表相同。
|
型号 |
结构形式 |
精确度% |
测量范围Mpa |
|
YN-50 |
径向无边 |
±2.5 |
0~0.16；0~0.25；0~0.4；0~0.6；0~1.0;0~1.6;0~2.5;0~4;0~6;0~10; 0~16;0~25;0~40;0~60 |
|
YN-50Z |
轴向无边 |
||
|
YN-60 YN-60T YN-60Z YN-60ZT YN-75 |
径向无边 径向带后边 轴向无边 轴向带前边 |
||
|
YN-100 YN-100T YN-100Z YN-100ZT |
径向无边 径向到后边 轴向无边 轴向带前边 |
±1.5 |
-0.1~0;-0.1~0.06;-0.1~0.15; -0.1~0.3;-0.1~0.5;-0.1~0.9; -0.1~1.5;-0.1~2.4; 0~0.1;0~0.16;0~0.25;0~0.4;0~0.6; 0~1.0;0~1.6;0~2.5;0~4;0~6;0~10; 0~16;0~25;0~40;0~60
|
|
YN-150 YN-150T YN-150Z YN-150ZT |
径向无边 径向带后边 轴向无边 轴向带前边 |
||
|
注：轴向可按要求带方形前边 |
|||
1)热电偶 I 级按协议订货；
订货需知：
1.注明热电偶型号、分度号、使用温度。
2.热电偶保护管直径、长度。
3.紧固件、法兰装置，提供尺寸。
