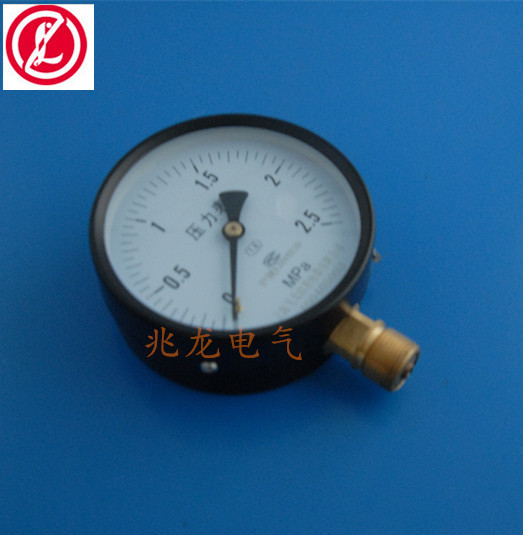

一般压力表属于就地指示型压力表，就地显示压力的大小，不带远程传送显示、调节功能。 在工业过程控制与技术测量过程中，由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性，使得一般压力表得到越来越广泛的应用。

用途

一般压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力及真空。

工作原理

压力表通过表内的敏感元件--波登管的弹性形变，经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动，引起指针偏转来显示压力。

波登管分为C型管、盘簧管、螺旋管等型式。一般采用冷作硬化型材料（常用材料是铜合金），在退火状态下具有很高的可塑性，经冷作加工硬化及定性处理后获得很高的弹性和强度。

C型波登管敏感元件截面显椭圆形，测量介质的压力作用在波登管的内侧，这样波登管椭圆截面会趋于圆形截面。由于波登管微小变形，形成一定的环应力。此环应力会使波登管向外延伸。由于弹性波登管头部没有固定，其就会产生小小变形。

技术参数

1）表盘直径（mm）：Y60；Y100；Y150；Y200；Y250

2）精度等级（%）：1.6;2.5

3)测量范围(Mpa): 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、 0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、 -0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4

另：量程相同时，精度越高(即数字越小)，压力表的允许误差越小。精度相同时，量程越大，压力表的误差越大。

4)参比工作条件

在下列条件下，仪表的基本误差、回差、轻敲位移及指针偏转的平稳性应符合本标准有关的规定。

a)环境温度为：20℃±5℃;

b)仪表处于正常工作位置;

c)负荷变化均匀;

注：未指明时，正常工作位置系指垂直安装。

5)温度影响：不大于0.4%/10℃(使用温度偏离20±5℃) ;

6)执行标准：GB/T1226-2010 ;

安装方式

1)径向直接安装

2)径向带后边

3)轴向直接安装

4)轴向带前边

螺纹尺寸

Y60螺纹包括：14*1.5(常规 国标)；非标：G1/4；ZG1/4；10*1；NPT1/4

Y100;Y150;Y200;Y250螺纹：20*1.5

注意事项

1)工作压力使用全量程的 1/3 ～ 2/3 为宜，使用范围最高不得超过满刻度的 3/4 。

2)检定周期一般不超过半年,测压部位介质波动大，使用频繁，准确度要求较高，以及对安全因素要求较严的，可按具体情况将检定周期适当缩短。

3)工作环境应无腐蚀性气体。
