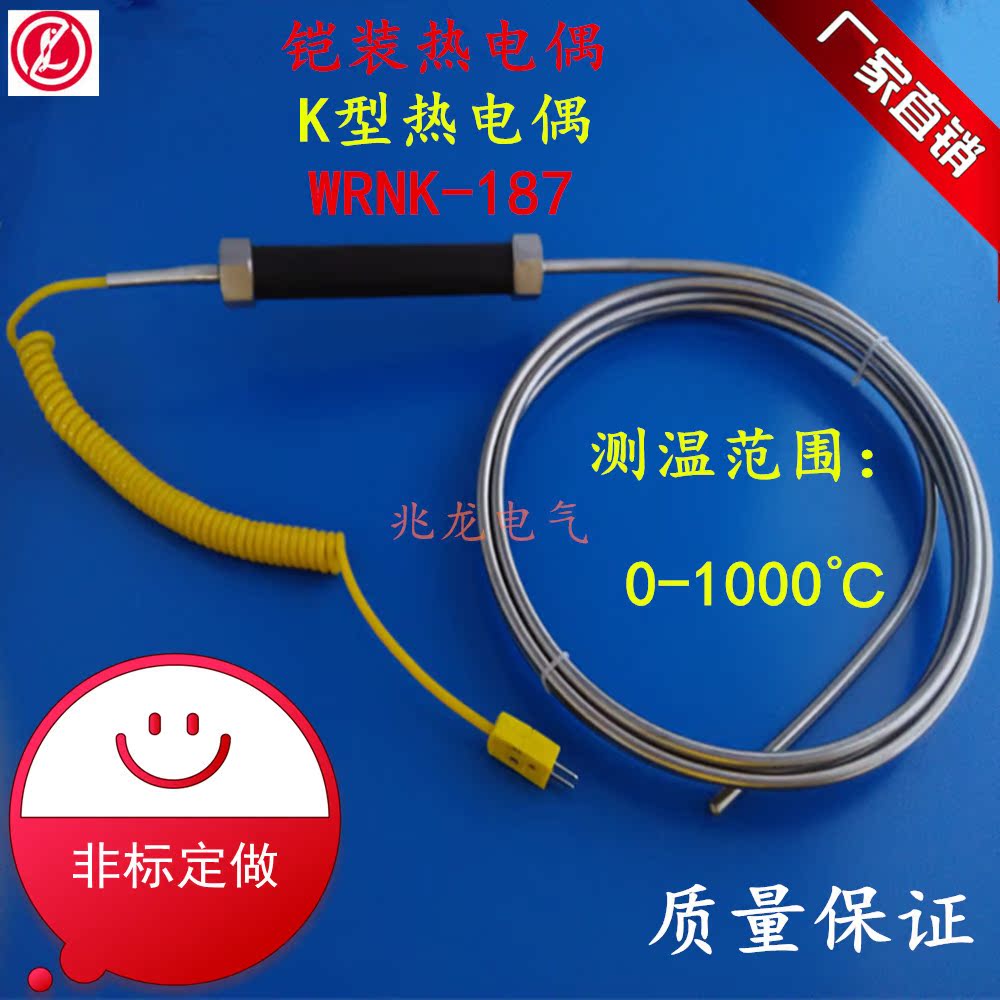

WRNK-187铠装热电偶
时间：2015-12-17 15:56:06 来源： 作者：
...................................................................................................................................................................................................
铠装热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。铠装热电偶直接测量各种生产过程中的0°C~1300°C范围内液体，蒸汽和气体介质以及固体表面温度。
铠装热电偶特点
热响应时间少，减小动态误差；
可弯曲安装使用；
测量范围大；
机械强度高，耐压性能好；
铠装热电偶工作原理
电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
铠装热电偶主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
铠装热电偶测量范围及允差
|
型号
|
分度号 |
允差等级 |
|||
|
I |
II |
||||
|
允差值 |
测温范围°C |
允差值 |
测温范围°C |
||
|
WRNK |
K |
±1.5°C |
-40~+375 |
±2.5°C |
-40~+333 |
|
±0.004ltl |
375~1000 |
±0.0075ltl |
333~1200 |
||
|
WREK |
E |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
|
±0.004ltl |
375~800 |
±0.004ltl |
333~900 |
||
|
WRFK |
J |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
|
±0.004ltl |
375~750 |
±0.004ltl |
333~750 |
||
|
WRCK |
T |
±1.5°C |
-40~+125 |
±1°C |
-40~+133 |
|
±0.004ltl |
125~350 |
±0.0075ltl |
133~1000 |
||
|
WRPK |
S |
±1°C |
0~+1100 |
±2.5°C |
0~600 |
|
±[0.003(t-1100)] |
1100~1600 |
±0.0025ltl |
600~1600 |
||
常温绝缘电阻
铠装热电偶在环境温度为20±15°C，相对湿度不大于80%试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000MΩ。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ；
型号命名：
铠装热电偶推荐使用温度
|
品 种
|
套管材料 |
外 径 |
使用温度（°Ｃ） |
|
|
长期使用 |
短期使用 |
|||
|
镍铬-镍硅 |
1Cr18Ni9Ti |
2.0 |
600 |
700 |
|
3.0，4.0，5.0，6.0，8.0 |
800 |
900 |
||
|
GH3030 |
2.0，3.0 |
800 |
900 |
|
|
4.0，5.0 |
900 |
1000 |
||
|
6.0，8.0 |
1000 |
1100 |
||
|
镍铬硅-镍硅 |
1Cr18Ni9Ti |
2.0 |
600 |
700 |
|
3.0,4.0,5.0,6.0,8.0 |
800 |
900 |
||
|
GH3030 |
2.0,3.0 |
900 |
1000 |
|
|
4.0,5.0 |
1000 |
1100 |
||
|
6.0,8.0 |
1100 |
1200 |
||
|
GH3039 |
2.0,3.0,4.0 |
1000 |
1100 |
|
|
5.0,6.0,8.0 |
1100 |
1200 |
||
|
镍铬-铜镍 |
1Cr18Ni9Ti |
2.0 |
500 |
600 |
|
3.0,4.0,5.0 |
600 |
700 |
||
|
6.0,8.0 |
700 |
800 |
||
|
铁-铜镍 |
1Cr18Ni9Ti |
2.0 |
400 |
500 |
|
3.0,4.0,5.0 |
500 |
600 |
||
|
6.0,8.0 |
600 |
750 |
||
|
铜-铜镍 |
1Cr18Ni9Ti |
2.0,3.0,4.0,5.0 |
250 |
300 |
|
6.0,8.0 |
300 |
350 |
||
|
铂铑10-铂 |
GH3039 |
2.0,3.0,4.0 |
1000 |
1100 |
|
5.0,6.0,8.0 |
1100 |
1200 |
||
订货需知：
1.注明热电偶型号、分度号、使用温度。
2.热电偶保护管直径、长度。
3.紧固件、法兰装置，提供尺寸。
