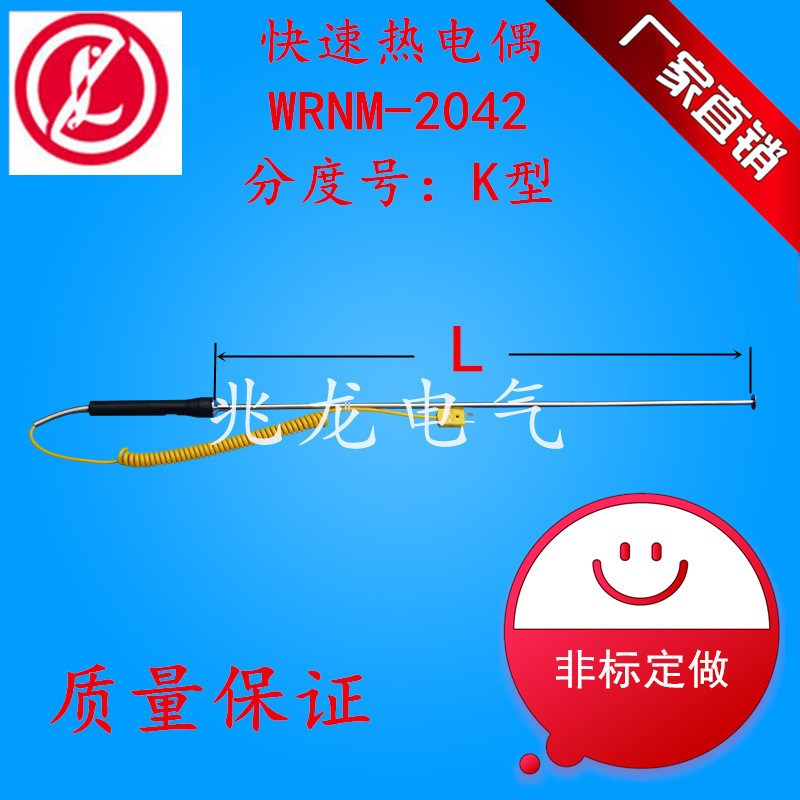

表面热电偶WRNM-2042 手持式热电偶

时间：2015-12-17 16:12:59 来源：作者：

undefined

...................................................................................................................................................................................................

undefined

铠装热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。铠装热电偶直接测量各种生产过程中的0°C~1300°C范围内液体，蒸汽和气体介质以及固体表面温度。

铠装热电偶特点
热响应时间少，减小动态误差；
可弯曲安装使用；
测量范围大；
机械强度高，耐压性能好；
铠装热电偶工作原理
电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
铠装热电偶主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
铠装热电偶测量范围及允差

型号	分度号	允差等级
		I		II
		允差值	测温范围°C	允差值	测温范围°C
WRNK	K	±1.5°C	-40~+375	±2.5°C	-40~+333
WRNK	K	±0.004ltl	375~1000	±0.0075ltl	333~1200
WREK	E	±1.5°C	-40~+375	±1.5°C	-40~+333
WREK	E	±0.004ltl	375~800	±0.004ltl	333~900
WRFK	J	±1.5°C	-40~+375	±1.5°C	-40~+333
WRFK	J	±0.004ltl	375~750	±0.004ltl	333~750
WRCK	T	±1.5°C	-40~+125	±1°C	-40~+133
WRCK	T	±0.004ltl	125~350	±0.0075ltl	133~1000
WRPK	S	±1°C	0~+1100	±2.5°C	0~600
WRPK	S	±[0.003(t-1100)]	1100~1600	±0.0025ltl	600~1600

常温绝缘电阻
铠装热电偶在环境温度为20±15°C，相对湿度不大于80%试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000MΩ。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ；

型号命名：

铠装热电偶推荐使用温度

品种	套管材料	外径	使用温度（°Ｃ）
品种	套管材料	外径	长期使用	短期使用
镍铬-镍硅	1Cr18Ni9Ti	2.0	600	700
	1Cr18Ni9Ti	3.0，4.0，5.0，6.0，8.0	800	900
	GH3030	2.0，3.0	800	900
		4.0，5.0	900	1000
		6.0，8.0	1000	1100
镍铬硅-镍硅	1Cr18Ni9Ti	2.0	600	700
	1Cr18Ni9Ti	3.0,4.0,5.0,6.0,8.0	800	900
	GH3030	2.0,3.0	900	1000
		4.0,5.0	1000	1100
		6.0,8.0	1100	1200
	GH3039	2.0,3.0,4.0	1000	1100
	GH3039	5.0,6.0,8.0	1100	1200
镍铬-铜镍	1Cr18Ni9Ti	2.0	500	600
		3.0,4.0,5.0	600	700
		6.0,8.0	700	800
铁-铜镍	1Cr18Ni9Ti	2.0	400	500
		3.0,4.0,5.0	500	600
		6.0,8.0	600	750
铜-铜镍	1Cr18Ni9Ti	2.0,3.0,4.0,5.0	250	300
铜-铜镍	1Cr18Ni9Ti	6.0,8.0	300	350
铂铑10-铂	GH3039	2.0,3.0,4.0	1000	1100
铂铑10-铂	GH3039	5.0,6.0,8.0	1100	1200

订货需知：
1.注明热电偶型号、分度号、使用温度。
2.热电偶保护管直径、长度。
3.紧固件、法兰装置，提供尺寸。
