双金属温度计

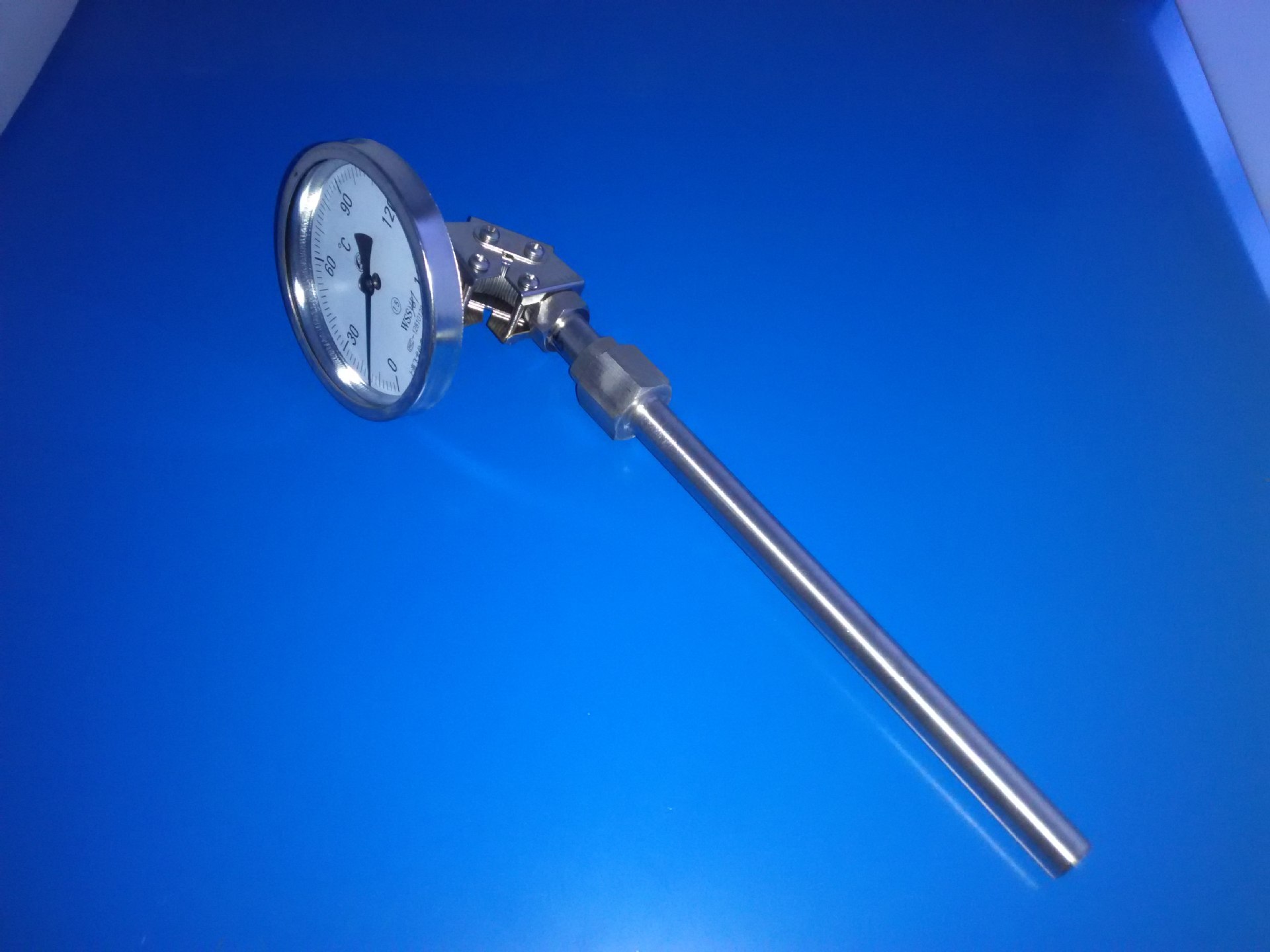

WSS系列双金属温度计

一、双金属温度计的用途

双金属温度计是一种适合测量中、低温的现场检测仪表。可用来直接测量各种生产过程中的气体、液体、和蒸汽的温度,由其实用于野外和没有电源的情况下测温。带电接点双金属温度计，能在工作温度超过给定值时，自动发出控制信号切断电源或报警。

双金属温度计具有无汞害、易读数、坚固和耐振等优点，可代替工业玻璃水银温度计，广泛适用于工业和科研部门。

双金属温度计分为普通型、户外型、防腐型三种。普通型外壳用铁皮电镀，保护管用不锈钢，适用于室内一般的场合。户外型外壳用铝合金(或不锈钢)制造，保护管、连接线均采用不锈钢，密封性较好。适用于室外一般耐腐蚀场所。防腐型外壳采用全不锈钢，保护管、链接住均采用304SS材料。链接部分采用密封胶，可使用于多数腐蚀介质、液体、气体的测量。

二、双金属温度计的结构原理

是利用两种不同金属在温度改变时膨胀程度不同的原理工作的。工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。能自动连续记录变化的仪器，为提高测温灵敏度，通常将金属片制成螺旋卷形状。当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，两种金属在温度变化时体变化量不一样，因此会发生弯曲。

轴向型温度计指针直接装在芯轴上。径向型结构指示针通过转角弹簧与芯轴连接。当温度变化时，感温元件自由端旋转，经芯轴传动指针在刻度盘上指示被测介质温度的变化值。电接点温度计，指针上装有动接点，固定接点装在设定指针上，指针触头随温度变化旋转，当温度达到或超过设定值时，接点闭合发出信号，已达自动控制和报警的目的。

这种仪表的测温范围是-80--500℃，允许均为标尺两程的1%左右。这种温度计和棒状的玻璃液体温度计的用途相似，但可使用在强度要求更高的条件下。

三、双金属温度计的特点

双金属温度计是一种适合测量中，低温的现场检测仪表，可用来直接测量液化、气体的温度。双金属温度计与国内同类产品的比较：仪表精度等级达到1.0--2.5级，仪表上壳采用防腐材料，其耐温性可以高达200℃，最低为-40℃。法兰式结构，双层密封胶圈，故防腐，防水性能好。保护管焊接采用全自动氩气保护管、焊缝牢固、晶间腐蚀小。标度盘是铝氧化印刷盘，表面清晰式样美观。指针为内可调式。双金属温度计有轴向型,径向型,万向型，带远传型，热套式。电接点式等表头型号选择.双金属温度计探杆长度可以根据客户需要来定制。现场显示温度，直观方便，安全可靠，使用寿命长；抽芯式温度计,可不停机短时间维护或更换机芯。轴向型、径向型、135°C型、万向型等品种齐全，适应于各种现场安装的需要。

四、双金属温度计的型号命名

五、技术参数

1.执行标准 JB/T8803-1998

2.分类：轴向型、径向型、万向型等

3.标度盘公称直径（MM）：60，100，1504.

4.精度等级：（1.0），1.5，（2.5）

5.热响应时间：≤40S

6.防护等级：IP55

7.角度调整误差：角度调整误差应不超过其量程的1.0%

8.回差：双金属温度计回差应不大于基本误差限的绝对值

9.重复性：双金属温度计重复性极限范围应不大于基本误差限绝对值的1/2主要技术参数

10.温度计的接点为上、下限，单限，双上限（全部常开）。

11.接点额定功率：10VA（无感负载）

最高工作电压：380V

最大工作电流：1A

1. 12. 工作场所温度：--40--- +85°C

工作场所相对湿度：5----100%

13.WSS系列双金属温度计属于耐振机械仪表

14.测量温度时应将保护管下面100mm长全部浸入被测量介质，以保持温度准确性。

15.仪表经常工作的温度最好在刻度范围的1/2--3/4处。

双金属温度计的温度范围：-80～+40℃、 -40～+80℃、 -20～+60、-20～+100 、0～50℃ 、0～100℃、 0~120℃、 0～150℃、 0~160℃ 、0～200℃、0~250℃ 、0～300℃、0~350℃、 0～400℃、 0~450℃ 、0～500℃ 、0~550℃ 、0~600℃等,特殊的可订制.

六、选择双金属温度计所需要的参数：

1、表盘直径

2、温度量程

3、安装方式

4、测量插深

5、现场工矿

6、测量介质

7、连接螺纹尺寸（或法兰尺寸）

七、双金属温度计的使用注意事项和维护

1、WSS系列双金属温度计在保管、安装、使用及运输过程中，应尽量避免碰撞保护管，切勿使保护管弯曲、变形。安装时，严禁扭动仪表外壳当扳手使用。

2、双金属温度计保护管浸入被测介质中的长度必须大于感温元件的长度，一般浸入长度大于100mm，0--50°C量程的浸入长度大于150mm，以保证测量的准确性。

3、各类双金属温度计不宜用于测量敞开容器内介质温度，带接点温度计，不宜在工作振动较大场合的控制回路中使用。

4、温度计在正常使用的情况下，应予定期检验。一般以每隔6个月检验一次为宜。

5、电接点温度计不允许在强烈震动下工作，以免影响接点可靠性。

6、本产品实行三包。
