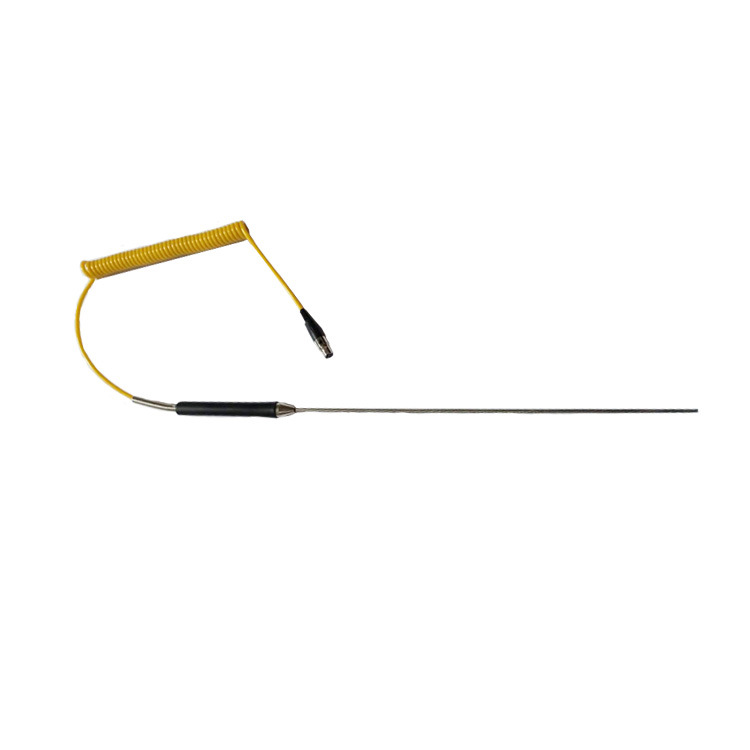

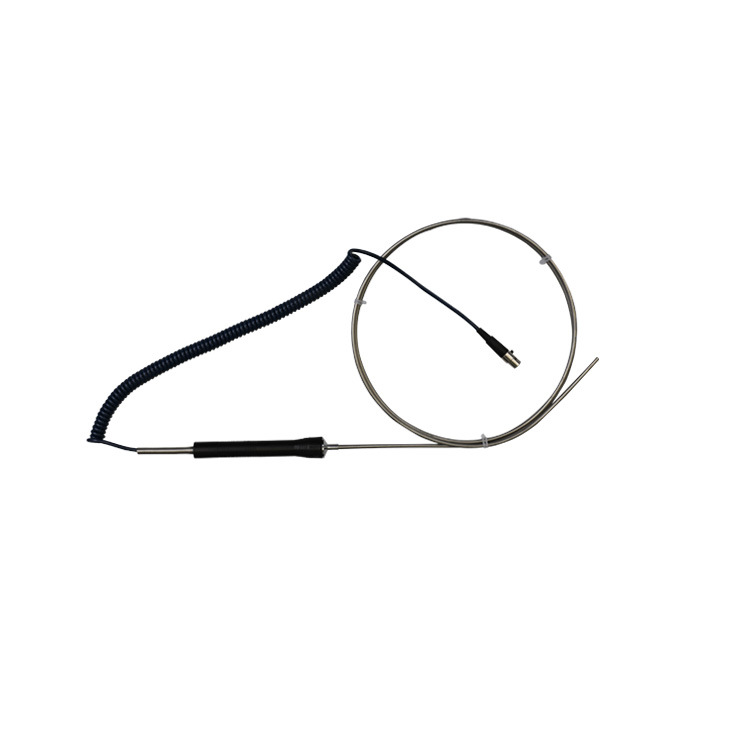

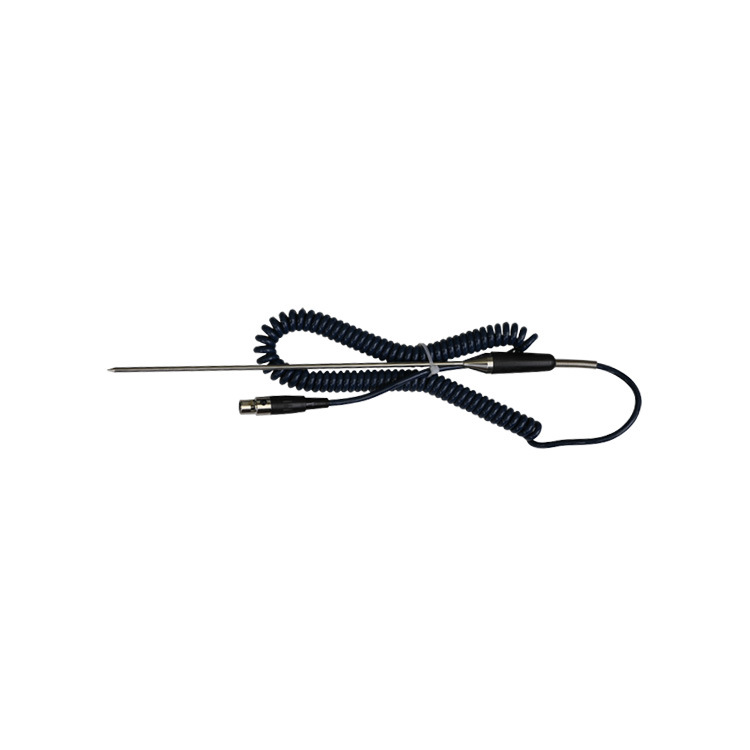

选配传感器如下：

数显温度测量表头说明书

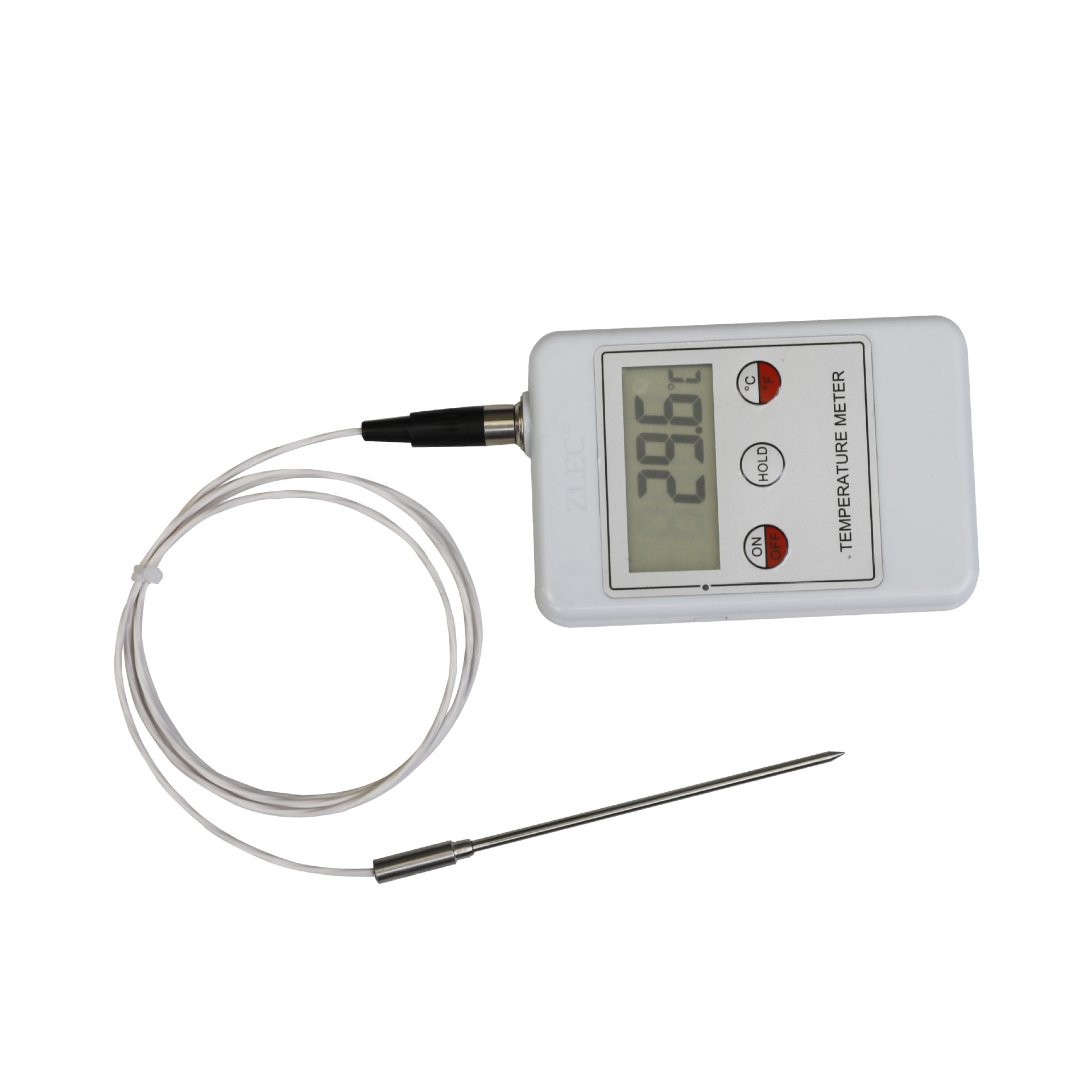

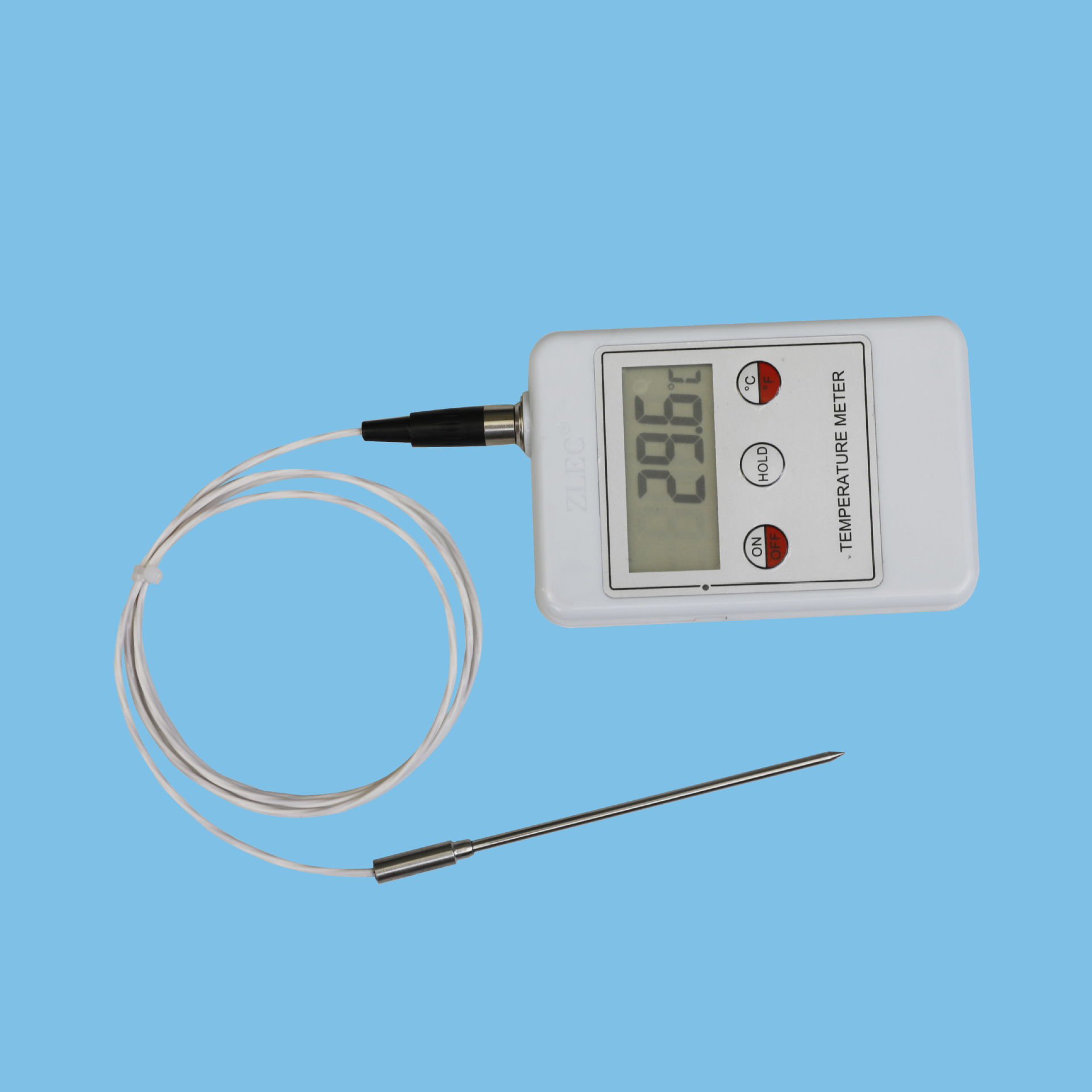

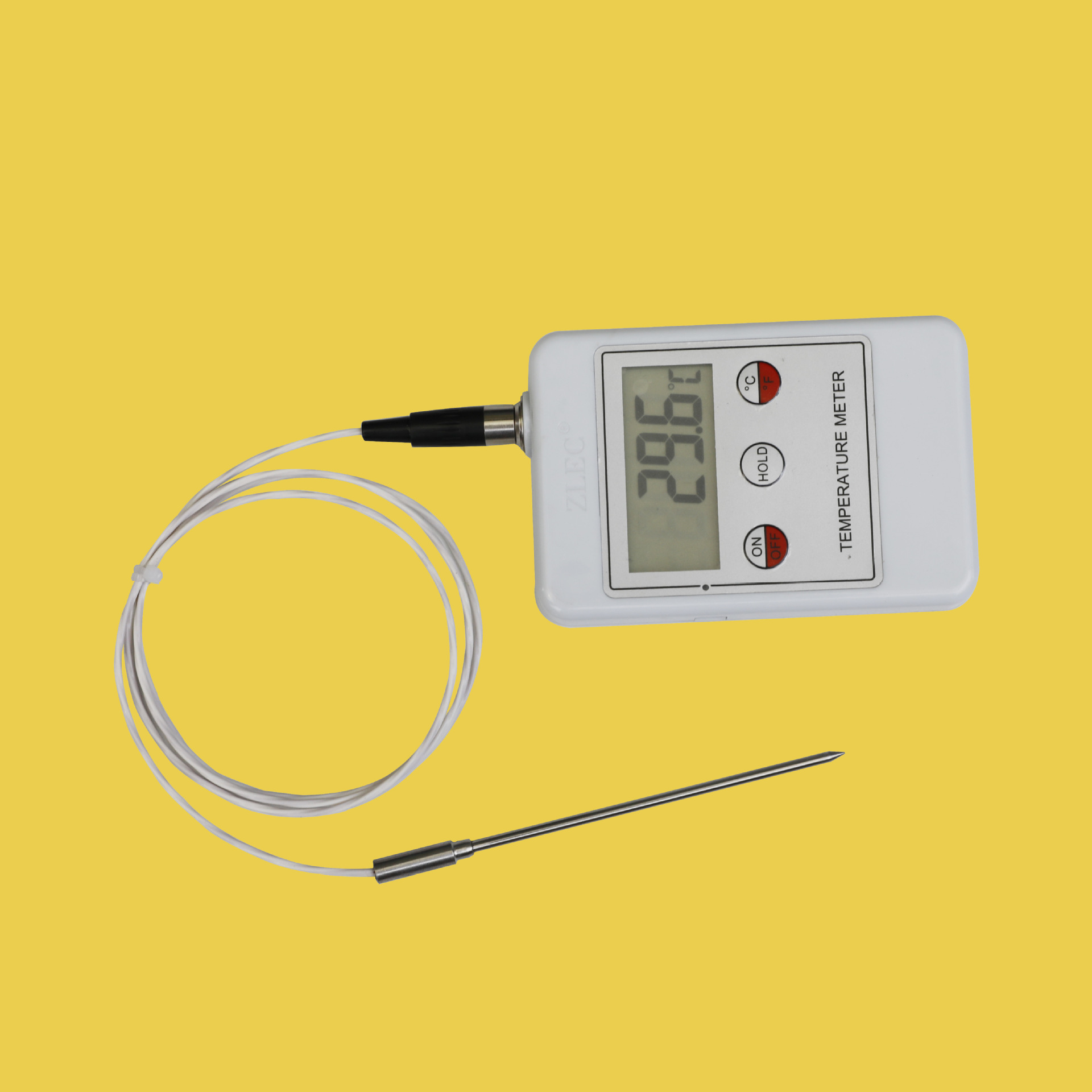

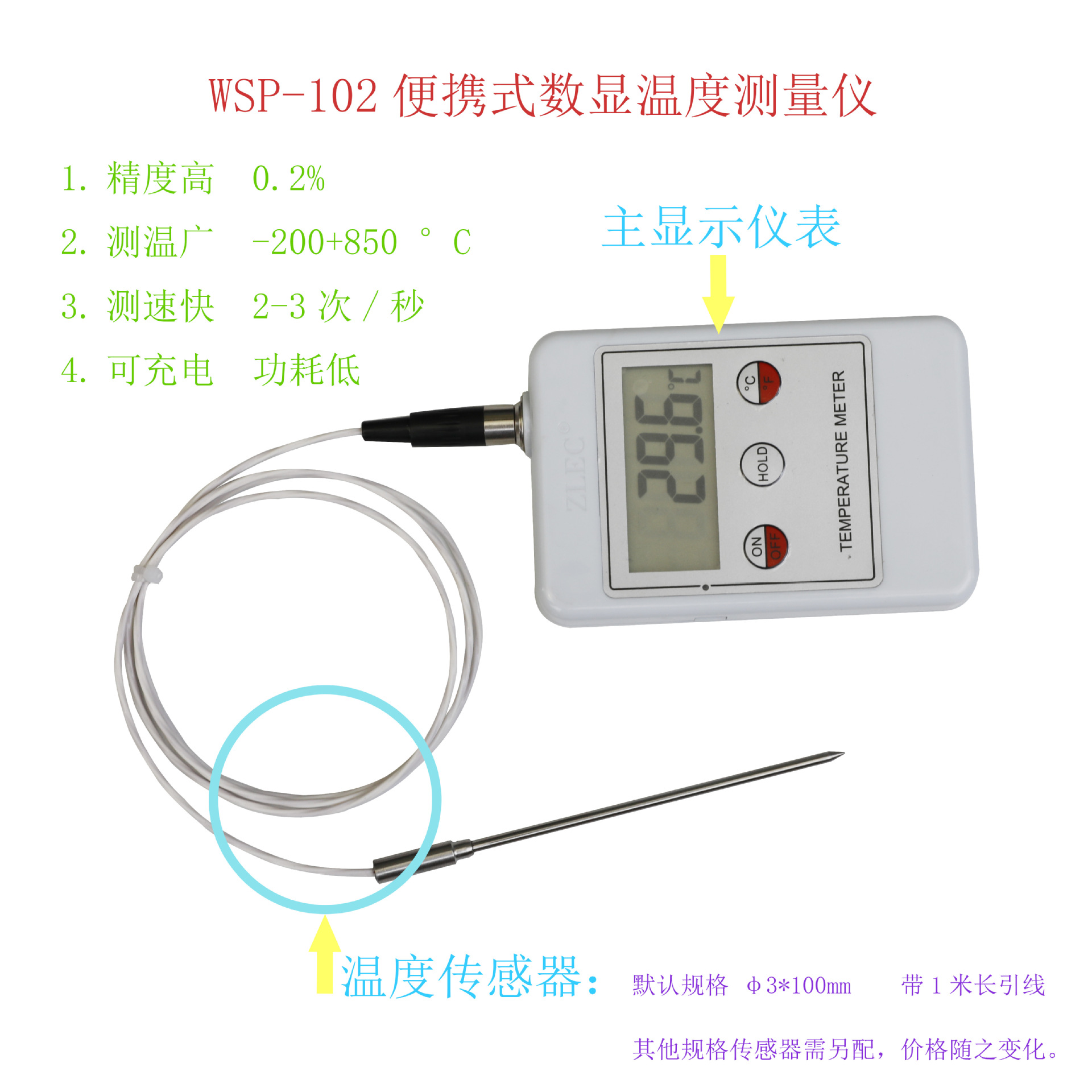

WSP-102便携式数显温度测量仪表是本公司自行研制生产的数显温度测量表头，配合PT100温度传感器进行使用，微电脑芯片智能控制，对输入热电阻信号进行分段线性化处理，带线补偿功能，测量精度高。采用液晶显示，功耗低。带三个控制按钮，分别控制电源开或关、显示数值锁存、摄氏度/华氏度单位切换，使用方便。

    与同类产品相比，有以下优点：

1.功耗低，电池使用寿命长

2.微电脑智能控制，分段线性化处理温度信号，测量精度高

3.显示数值带锁存功能（HOLD）

4.显示数值用户可修正功能（SEL）

5.摄氏度/华氏度单位可切换（   ）

6.宽电源电压供电：直流5-12V

7.对热电阻传感器带线补偿电路，补偿电阻达15欧姆

8.带传感器开路或短路显示（OP）

9.带电池低电压显示功能（LO）

10.带充电功能(配二节18650型大容量可充电电池)

一、技术指标：

  电源：直流(DC)5-12V,电流<3mA

  测量速率：每秒约2-3次

  测量范围：-200 – 850摄氏度

 测量误差： 0.5℃或0.2% F.S.

  热电阻线补偿：<=15欧姆

二、使用方法：

(1) 按电源开关键可打开仪表测量功能，仪表开始测量温度并显示，若传感器开路，液晶将显示“OP”，若传感器短路，液晶将显示“SH”；

(2) 仪表打开后，可按锁存按键锁存显示数值（HOLD）；

(3)按摄氏度/华氏度按键可切换显示单位  （） ；

(4)电池电压低时，液晶屏显示“LO”，表示需要充电或更换电池。

三、温度显示数值调整方法：

若仪表或传感器存在误差，用户可适量调整温度显示的数值。此功能是开放给用户校准温度使用的，简称温度偏移量，例如，实际温度是100度，若温度表显示98度，用户可将温度偏移量设置为“2”，将显示温度校准到约100度，即仪表显示温度=实测温度+温度偏移量。

温度偏移量设置方法如下：

(1) 长按“锁存键”，仪表显示“SEL”进入设置状态；

(2) 进入设置状态后，需要输入正确的设置密码，短按“锁存键”是选择显示位，被选中的显示位闪烁显示，短按“摄氏度/华氏度切换”键可设置每一位的数值，数值0-9循环显示，将温度偏移量的设置密码设置为“0055”后，长按“设置键”进入温度偏移量设置状态；

(3)  根据显示的温度的变差，计算出温度偏移量（温度偏移量=需要显示的温度-目前显示的温度），温度偏移量由一个符号位（短按温度撒换键显示+或-，其中+不显示）和三位数值组成，有一位小数点，即设置范围是-99.9到99.9摄氏度。短按“锁存键”是选择显示位，被选中的显示位闪烁显示（注：符号位为+时，由于+不显示，因此会看不到闪烁），短按“摄氏度/华氏度切换”键可设置每一位的数值，数值0-9循环显示，符号位只是+和-相互切换，温度偏移量设置好后，长按“锁存键”键仪表将保存温度偏移量，保存完成后液晶将显示“Fn”，并退出设置状态，进入测试状态。

四、温度保存和查询方法：

(1) 长按“摄氏度/华氏度切换”按键，仪表自动保存当前的温度，并进入温度数据查询状态，液晶屏分别闪烁显示温度值和保存的数据号（最多10组数据）；

(2) 若需查询数据，短按“锁存键”和“摄氏度/华氏度切换”按键可上下调节保存的数据号，液晶屏分别闪烁对应的数据号和对应的温度值；

(3)  长按“摄氏度/华氏度切换”按键，液晶将显示“Fn”，表示退出数据查询状态。

五、注意事项：

（1）电源电压正负极不能接反，二节充电电池是并联；

（2）热电阻测量为三线式接法，不能直接两根线；

（3）仪表不能长时间放置在高温（60℃以上）中；

（4）仪表显示量程是：-200--+850°C（传感器要与实际测量温度相匹配）。

若有疑问，请联系客服！
